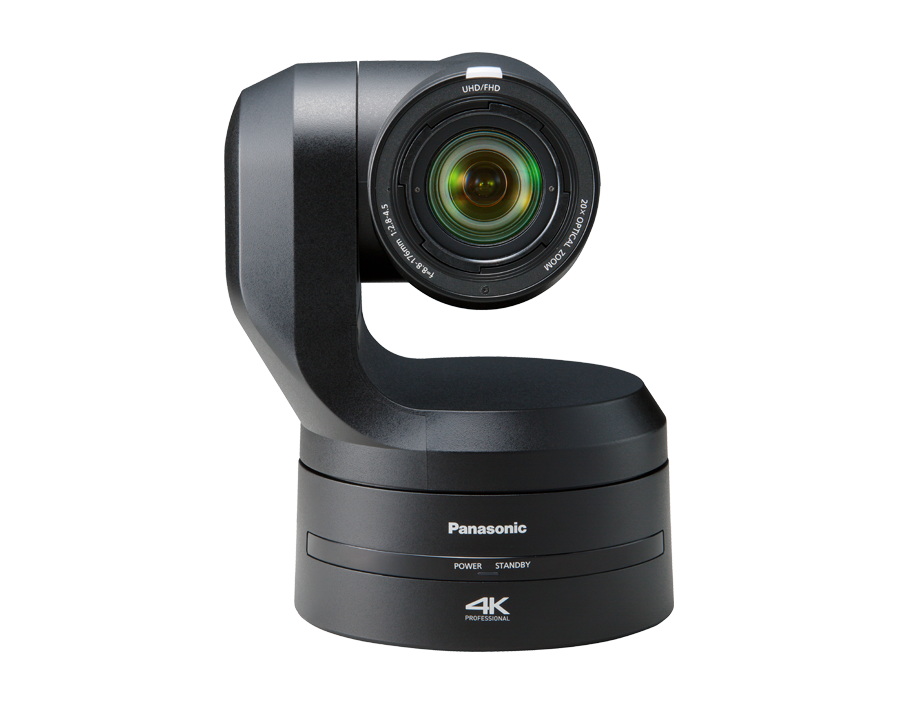

PANASONIC AW-UE150WEJ CAMERA PTZ 4K 12G-SDI/IP/Fibre/HDMI

Fonctions principales :

Première caméra PTZ intégrée 4K 50p

Angle de vue horizontal de 75,1° (grand angle)

Différentes interfaces 4K (12G-SDI, HDMI, fibre optique, IP)

Zoom optique 20x

Sortie simultanée 4K/HD

La caméra AW-UE150 viendra compléter la large gamme de caméras PTZ professionnelles à distance Panasonic. Dotée d’un capteur MOS 1 type , cette caméra PTZ nouvelle génération permet de réaliser des vidéos 4K 50p de grande qualité ; elle est équipée d’un angle de vue de 75,1 degrés, d’un zoom optique 20x et prend en charge différents types de sorties, entre autres 12G-SDI, HDMI, fibre optique ou IP. Une commande simultanée 4K/HD fait de cette puissante caméra l’outil idéal pour tous ceux qui cherchent à préparer leur système aux défis qui les attendent.

Cette caméra PTZ nouvelle génération permet la production de vidéos en stade, en amphithéâtre ou autres. Un zoom 4K 50p*1 à fort grossissement, fluide et de haute qualité, ainsi qu’un grand angle de vue permet d’élargir les champs d’applications de la caméra. La caméra est équipée de différentes interfaces et supporte des opérations 4K/HD simultanées, ce qui permet une plus grande flexibilité des systèmes de production actuels et futurs.

Le logiciel version 2.16 rend la caméra AW-UE150 compatible avec les systèmes FreeD, de réalité augmentée (AR) et de réalité virtuelle (VR).

Prise de vue haute qualité 4K 50p*1

Sortie 4K 3840 x 2160 et prise de vue 59.94p/50p*1 pour une vidéo particulièrement fluide, même pour des évènements sportifs en direct ou autres, lors desquels la caméra doit capturer des mouvements rapides.

Capteur MOS de type 1 monté

Le large capteur MOS de type 1 permet de filmer avec une sensibilité élevée et un faible bruit. Le capteur permet de capter environ 4 fois plus de lumière qu’avec un capteur de type 1/2.3, ce qui garantit une large plage dynamique.

Prise en charge d’interfaces multiples

Prise en charge de nombreuses sorties : 12G-SDI, 3G-SDI, HD-SDI, HDMI, IP et même sortie fibre optique. La sortie simultanée 4K/HD garantit l’utilisation de la sortie idéale pour l’opération en cours. La vidéo 4K peut être reconvertie en HD directement dans la caméra.

Zoom optique 20x / angle de vue horizontal large de 75,1°

Zoom optique 20 complété par un « iZoom » pour garantir une résolution élevée et parfaitement claire même des sujets éloignés. Combiné à un angle de vue horizontal large de 75,1°, permettant de capturer la totalité de la zone même lorsque la caméra est installée dans un espace réduit.

La AW-UE150 est la première caméra PTZ* à proposer un format d'image numérique 4K (3840 x 2160) et une prise de vue 60p/50p. Cette définition permet à l'appareil de générer une vidéo de haute qualité et d'assurer un certain niveau fluidité pour capturer, notamment, les mouvements rapides.

Fonction de recadrage

Les images prises en 4K peuvent être récupérées dans leur intégralité tout en recadrant simultanément des parties de la prise de vue principale. Il est possible de réaliser 3 recadrages simultanés. La prise en main est facile grâce au pupitre de contrôle AW-RP150G, d'un navigateur Web ou d'un autre écran de commande.

Capteur MOS type 1

Panasonic équipe la caméra d'un capteur MOS type 1. Cela permet de capter quatre fois plus de lumière qu'avec un capteur de type 1/2.3, avec une sensibilité élevée et un faible bruit.

Zoom et angle de vue : deux autres caractéristiques clés

Avec un zoom optique 20x, la caméra garantit une bonne qualité d'image même sur des sujets situés à distance. En plus de cela, elle propose un angle large de 75,1°.

Vers la réalité virtuelle et augmentée

Le logiciel 2.28 permet la compatibilité avec les systèmes FreeD, de réalité augmentée (AR) et de la réalité virtuelle (VR).

Panasonic Business est membre de l’ ‘INTEGRATION PARTNER PROGRAM’ pour les systèmes de sécurité BOSCH.

Cette caméra PTZ a été testée et est compatible avec le système de conférence DICENTIS de chez Bosch.

EAN 5025232891740

4K : 2160/59.94p, 2160/50p, 2160/29.97p*, 2160/25p*, 2160/24p*, 2160/23.98p*

HD : 1080/59.94p, 1080/50p, 1080/29.97p*, 1080/29.97PsF, 1080/25p*, 1080/25PsF, 1080/23.98p over 59.94i, 1080/24p*, 1080/23.98p*, 1080/23.98PsF, 1080/59.94i, 1080/50i

720/59.94p, 720/50p

Connecteurs

3G-SDI

Genlock

HDMI

Line in

RJ45

RS-232

RS-422

Power Requirements12 V DC (10.8 V to 13.2 V)

PoE++ IEEE802.3bt standard: DC 42 V to 57 V (Camera Input)

Current Consumption 4.0 A (XLR IN connector), 1.2 A (PoE++ power supply)

Ambient Operating Temperature 0 °C to 40 °C (32 °F to 104 °F)

Ambient Operating Humidity 20 % to 90 % (no condensation)

Storage Temperature -20 °C to 50 °C (-4 °F to 122 °F)

MassApprox. 4.2 kg (9.24 lb) (excluding mount bracket)

Dimensions (W x H x D) (mm)213 mm x 267 mm x 219 mm (excluding protrusions, direct ceiling mount bracket)

Controller Supported*1 AW-RP150GJ

LensMotorized Optical 20x zoom, F2.8 to F4.5 [f=8.8 mm (11/32 inches) to 176.0 mm (6-15/16 inches); 35 mm (1-3/8 inches) equivalent: 24.5 mm (31/32 inches) to 490.0 mm (19-9/32 inches)]

Zoom・Optical zoom: 20x ・i.Zoom: UHD 24x, FHD 32x ・Digital zoom : 10x

Angle of View RangeHorizontal angle of view: 75.1° (wide) to 4.0° (tele) Vertical angle

of view: 46.7° (wide) to 2.3° (tele) Diagonal angle of view: 82.8° (wide) to 4.6°

Optical FilterThrough, 1/4, 1/16, 1/64, IR through (IR through is used as “Night mode”)

FocusSwitching between auto and manual

Focus DistanceEntire zooming range: 1000 mm (3.3 ft) Wide end: 100 mm (0.33 ft)

Color Separation Optical System1MOS

Standard SensitivityF9, 2000 lx (When normal mode is selected)

Minimum Illumination2 lx (F2.8, 59.94p, 50IRE, 42 dB, without accumulation)

S/N60 dB or more

Horizontal Resolution1600 TV lines Typ (Center area)

Gain SelectionAuto, 0 dB to 36 dB*2 Super Gain function equipped : +37 dB to 42 dB

Frame Mix*30 dB, 6 dB, 12 dB, 18 dB, 24 dB

Electronic Shutter Speed59.94p/59.94i 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 29.97p 1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 23.98p/24p 1/24, 1/48, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 50p/50i 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 25p 1/25, 1/50, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000

Syncro Scan59.94p/59.94i : 60.00 Hz to 7200 Hz 29.97p : 30.00 Hz to 7200 Hz 23.98p/24p : 24.00 Hz to 7200 Hz 50p/50i : 50.00 Hz to 7200 Hz 25p : 25.00 Hz to 7200 Hz

HD / FILMLIKE1 / FILMLIKE2 / FILMLIKE3/ FILM REC / VIDEO REC / HLG

ATW : 3200K, 5600K ATW Speed : Normal / Slow / Fast AWB : AWB-A / AWB-B VAR (selectable between 2000K and 15000K by designating a value)

Scene File : Scene1, Scene2, Scene3, Scene4

Output Format4K 2160/59.94p, 2160/50p, 2160/29.97p*4, 2160/25p*4, 2160/24p*4, 2160/23.98p*4 HD 1080/59.94p, 1080/50p, 1080/29.97p*4, 1080/29.97PsF, 1080/25p*4, 1080/25PsF, 1080/23.98p*5, 1080/24p*4, 1080/23.98p*4, 1080/23.98PsF, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p

Synchronization SystemInternal / External synchronization (BBS / Tri-level sync)

Input Connector DC 12 V IN, G/L IN (BNC) ・BBS (Black Burst Sync), tri-level sync supported OutputVideo HDMI HDMI 2.0 standard 4:2:2/10bit ・HDCP is not supported. ・Viera Link is not supported. 12G-SDI OUT SMPTE 2082-1 standard / 75 Ω (BNC x 1) 3G-SDI OUT SMPTE292 / 75 Ω (BNC x 1) ・Level-A/Level-B supported MONI OUT SMPTE292 / 75 Ω (BNC x 1) Optical Fiber SFP+ standard Single Fiber ・The signal sent is the same as 12G-SDI OUT. ・This unit does not support input by optical signals.Input/OutputInput / Output Connector LAN connector for IP control (RJ-45) RS-422 CONTROL IN RS-422A (RJ-45) MIC/LINE input φ3.5 mm stereo mini jack Input impedance: High impedance ・During MIC input Supported mic: Stereo mic (plug-in power, on/off switching via menu) Supply voltage: 2.5 V ± 0.5 V Mic input sensitivity: Approx. -40 dBV ± 3 dBV (0 dB=1 V/Pa, 1 kHz) ・During LINE input Input level: Approx. -10 dBV ±3 dBVPan-Tilt Head UnitCamera/Pan-Tilt Head ControlIP connecting cable ・LAN cable*6*7 : (category 5e or above, straight cable / crossover cable) max. 100 m (328 ft) AW protocol connecting cable LAN cable*6 (category 5e or above, straight cable) max. 1000 m (3280 ft)Installation MethodStand-alone (Desktop) or suspended (Hanging)*8Pan/Tilt Operation SpeedMinimum speed 0.08°/s Maximum speed 60°/s or higher*9 ・Maximum speed is 180°/s in high-speed modePanning Range±175°Tilting Range-30° to 210°*10QuietnessNC35 or lessSupported operating systems and web browsers*11Supported operating systems and web browsersWindows Microsoft(R) Windows(R) 7, 10 Windows(R) Internet Explorer(R) 11 (64-bit/32-bit) Microsoft Edge Google Chrome Mac Mac OS 10.13, Mac OS 10.12, Mac OS 10.11, Safari 11, Google Chrome iPhone / iPad iOS 11.4.1 Google ChromeIP StreamingImage Streaming ModeJPEG (MJPEG), H.264, H.265Image Resolution3840×2160, 1920×1080, 1280×720, 640×360, 320×180Image Transmission setting (JPEG)Frame Rate: Maximum 30 fps Image quality (Fine / Normal)Image Transmission Setting (H.264)■Frame Rate [60Hz] 5fps/15fps/30fps/60fps (UHD: 30fps, 60fps) [50Hz] 5fps/12.5fps/25fps/50fps (UHD: 25fps, 50fps) ■Max Bit Rate HD : 512kbps/768kbps/1024kbps/1536kbps/2048kbps/3072kbps/4096kbps/6144kbps/8192kbps/10240kbps/12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/32768kbps/40960kbps/51200kbps/76800kbps UHD : 12800kbps/25600kbps/51700kbps/76800kbpsImage Transmission Setting (H.265)■Image Transmission Type: Unicast port (AUTO) Unicast port (MANUAL) Multicast port ■Frame Rate [60Hz] 30fps [50Hz] 25fps ■Max Bit Rate 8192kbps/12800kbps/25600kbps/51200kbps/76800kbpsAudio Compression TypeAAC-LC, 48 kHz / 16 bit / 2chSupported Protocol■IPv6 : TCP / IP, UDP / IP, HTTP, HTTPS, DNS, NTP, DHCPv6, RTP, MLD, ICMP, ARP, RTMP ■IPv4 : TCP / IP, UDP / IP, HTTP, HTTPS, RTSP, RTP / RTCP, DHCP, DNS, DDNS, NTP, UPnP, IGMP, ICMP, ARP, RTMPOther FunctionNDI support*12NDI | HXTally LED display colorred / greenNote*1: AW-RP50, AW-RP120G, AK-HRP1000GJ and AK-HRP1005GJ connection with the AW-UE150W/K is planned for future support. Contact your sales representative for further information on when support will be available for this feature. Use may require a software version update. *2: 1 dB step increments can be set. *3: This cannot be configured when the format is 2160/29.97p, 2160/23.98p, 2160/24p, 2160/25p, 1080/29.97p, 1080/23.98p(59.94i), 1080/29.97PsF, 1080/23.98PsF, 1080/25p, 1080/25PsF. *4: Native output. *5: It denotes “1080/23.98p over 59.94i”. *6: Use of an STP (shielded twisted pair) cable is recommended. *7: Category 6 or more is used when sending 4K images. *8: To ensure safety, the unit must be secured using the mount bracket supplied. *9: Quietness, stationary accuracy, etc., in high-speed mode may vary from normal mode. *10: Depending on the pan or tilt position, the camera may be reflected in the image.

Chroma Amount Variability OFF, -99 % to 99 %

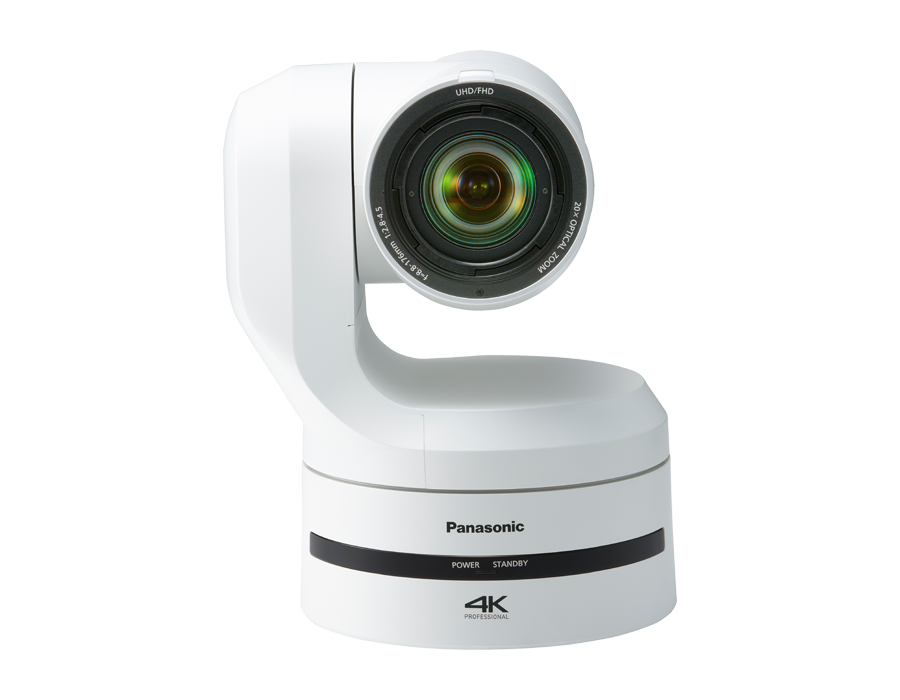

• Caméra Panasonic AW-UE150W UHD 4K 20x PTZ (Blanc)
• Support de montage
• 4 vis M4
