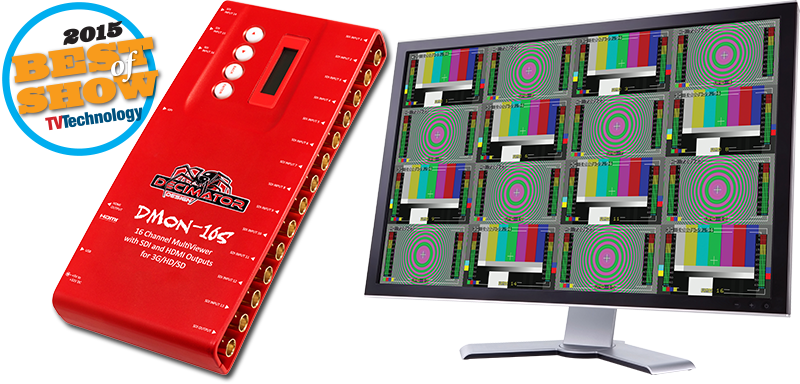

Decimator DMON-16S Multiviewers de 1 à 16 canaux avec sorties SDI et HDMI pour 3G/HD/SD et mises en page personnalisées

Prise en charge des niveaux 3G A et B à l'entrée et à la sortie. Possibilité de conversion entre 3G niveau A et B.

Multi-Viewer miniature à faible coût (3G/HD/SD)-SDI 1 à 16 canaux ou multiplexeur d'entrée 16 à 1

Mises en page personnalisées avec diverses mises en page standard

Incrustation UMD de 16 caractères par fenêtre avec activation individuelle, positionnement et taille personnalisés.

Incrustation de mesure audio à 8 canaux par fenêtre avec activations individuelles, positionnement et taille personnalisés.

Action sûre et titre sûr par fenêtre avec activation et ajustement individuels

Croix centrale par fenêtre avec activation individuelle

Incrustation d'identification audio

Les indicateurs peuvent être appliqués aux boîtes de pointage (par défaut), à l'extérieur de la zone d'action sécurisée ou à la bordure.

Les boîtes de pointage permettent d'appliquer jusqu'à 4 indicateurs par fenêtre (vert, rouge, bleu et jaune).

Chargement et restauration des mises en page personnalisées

Commutation rapide entre les entrées grâce à la mise à l'échelle plein écran.

Format de sortie sélectionnable en mode plein écran et multi-viewer.

Mise en mémoire tampon à faible latence pour chaque entrée, permettant des entrées non synchrones.

Sorties (3G/HD/SD)-SDI et HDMI liées.

16 x entrées (3G/HD/SD)-SDI avec détection automatique (26 formats supportés au total)

Chaque fenêtre est indépendante des autres, ce qui permet d'afficher simultanément n'importe quel format 3G/HD/SD, quelle que soit la fréquence d'images.

Rapports d'aspect variables par fenêtre

Mode Pass-Through permettant de sélectionner l'une des 16 entrées et de l'acheminer vers les sorties (3G/HD/SD)-SDI et HDMI.

Le DMON-16S est un convertisseur véritablement portable, qui intègre notre nouveau système de commande LCD et à boutons, facile à utiliser. Cela vous permet d'accéder facilement à la plupart des fonctions étonnantes sans avoir à utiliser des LED/boutons de contrôle compliqués, des commutateurs DIP ou avoir à transporter un ordinateur pour modifier un simple paramètre.

Cette unité comprend également :

32 GPI sur un connecteur D-SUB à 37 broches pour les Tallies et la commutation à distance.

RS422/485 sur connecteur D-SUB à 37 broches pour l'UMD dynamique et les indicateurs de niveau via le protocole TSL.

Port USB pour le contrôle et les mises à jour du firmware

Boîtier métallique robuste

Prise d'alimentation CC en métal avec filetage de verrouillage

Alimentation électrique, câble HDMI et câble USB

ENTRÉE ET SORTIE SDI

FORMATS

3G : SMPTE 424M@2.97 et 2.967Gb/s

 - 1080p@60/59.94/50Hz

HD : SMPTE 292M/274M/296M@1.485 et 1.435Gb/s

 - 1080i@60/59.94/50Hz

 • 1080p/psf@30/29.97/25/24/23.98Hz

 • 720p@60/59.94/50/30/29.97/25/24/23.98Hz

SD : SMPTE 259M@270Mb/s

 - 625i50

 - 525i59.94

LCD / BOUTON

OPTIONS DU MENU

- Type de sortie HDMI

- Sélection de la sortie

- Format de sortie multi-viewer

- Multi-Viewer Nombre de fenêtres

- Mise en page multi-vue

- Source audio multi-viewer

- Référence multi-viewer

- Le plein écran est mis à l'échelle

- Acheminement des entrées

- Mode GPI

- Mise en place

SORTIE HDMI

FORMATS

- 1080p@60/59.94/50Hz

- 1080i@60/59.94/50Hz

- 1080p@30/29.97/25/24/23.98Hz

- 720P@60/59.94/50/30/29.97/25

- 625i50

- 525i59.94

INPUTS - 16 x (3G/HD/SD)-SDI

- Egalisation d'entrée > 100M en utilisant Belden 1694A

- USB pour le contrôle et les mises à jour

POWER - +5V à +32V DC

- Broche centrale positive

SORTIES - HDMI Type A

- 1 x SDI (3G/HD/SD)-SDI

DIMENSIONS 220mm x 103,7mm x 29,5mm (8,7" x 4,1" x 1,2")
