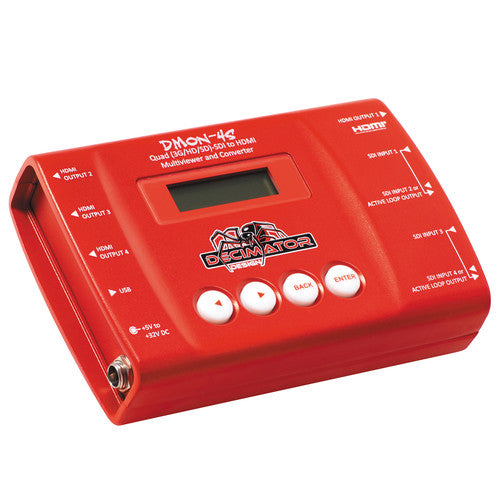

Decimator DMON-4S Multiviewers Quad Split avec sortie HDMI et conversion SDI/HDMI

Le DECIMATOR DMON-4S 4 x SD/HD/3G-SDI to HDMI Converter with Quad Multi-Viewer Function (Convertisseur 4 x SD/HD/3G-SDI vers HDMI avec fonction Quad Multi-Viewer) regroupe quatre convertisseurs indépendants SDI vers HDMI dans un petit boîtier facile à utiliser. Il vous permet de convertir quatre flux SDI séparés en quatre sorties HDMI indépendantes ou de combiner les entrées SDI en une sortie HDMI quadruple. L'appareil prend en charge les formats SD/HD/3G-SDI avec détection automatique du signal, et l'écran d'information LCD intégré ainsi que les boutons de commande vous permettent de définir vos options de sortie sans avoir à régler les commutateurs DIP ou à connecter l'appareil à un ordinateur.

Vous pouvez configurer le convertisseur pour convertir quatre entrées SDI en quatre sorties HDMI, combiner les quatre entrées SDI en une sortie HDMI quadruple sur une ou sur les quatre sorties HDMI. Vous pouvez également configurer l'appareil pour convertir deux entrées SDI en HDMI, et utiliser les deux autres entrées SDI comme sorties en boucle. En mode Quad-Split, vous pouvez affecter l'audio de n'importe quelle entrée à l'audio de chaque sortie. La prise d'alimentation à verrouillage fileté permet d'éviter toute perte d'alimentation accidentelle en cas de coup de pied.

Mises à jour du micrologiciel

Firmware Release 2.0.8 Ajoute une mesure audio 8 canaux personnalisable pour chaque fenêtre en mode Multi-Viewer.

La version 2.0.6 du firmware ajoute la prise en charge de la norme 3G-SDI Niveau B pour 1080p60/59.94/50 pour ce modèle, ainsi que le retournement horizontal et vertical de l'image par fenêtre, les UMD personnalisées et les fonctions de mise en page personnalisées qui le font passer d'un quadruple fractionnement à fenêtre fixe à un multi-viseur personnalisable de 1 à 4 canaux.

Caractéristiques

Quatre sorties mini HDMI indépendantes peuvent chacune sortir l'une des quatre entrées SDI (3G/HD/SD) ou un Quad-Split de toutes ces entrées. Quatre convertisseurs indépendants SDI vers HDMI vous offrent les sélections suivantes :

Quatre entrées SDI vers quatre sorties HDMI

Quatre entrées SDI vers des sorties Quad-Split HDMI

Deux entrées SDI vers deux sorties mini HDMI, et deux sorties SDI en boucle.

Une seule entrée SDI ou Quad-Split vers quatre sorties HDMI

En mode Quad-Split, vous pouvez sélectionner l'audio de n'importe quelle entrée pour qu'elle soit l'audio de n'importe quelle sortie.

Le système de commande LCD et à boutons intégré à l'unité vous permet d'accéder à toutes les fonctions de l'unité sans utiliser de commutateurs DIP ou sans avoir à transporter un ordinateur pour modifier un simple paramètre.

Entrées SD/HD.3G-SDI : 4 x BNC

Sorties HDMI : 4 x Type C

Formats SDI pris en charge 3G : SMPTE 424M 2.97 et 2.967 Gb/s

1080p : 60/59.94/50 Hz

HD : SMPTE 292M/274M/296M 1.485 et 1.435 Gb/s

1080i : 60/59,94/50 Hz

1080p/psf : 30/29,97/25/24/23,98 Hz

720p : 60/59.94/50/30/29.97/25/24/23.98 Hz

SD : SMPTE 259M 270 Mb/s

525i : 59.94

625i : 50

Boutons de contrôle

Statut pour les quatre entrées

Sélection du type de sortie HDMI et de la source à partir des entrées SDI 1 à 4

Sélection du format de sortie Quad-Split

Format et type de sortie Quad-Split 16:9 ou 4:3 à 90 ou 100% de la taille de l'écran.

Format d'aspect individuel quadruple pour chaque entrée : identique à la sortie, Letter-box ou Pillar-box.

Activation de la bordure de quadruple division

Référence au mode Quad-split : Free-run ou entrées 1 à 4.

Alimentation 5 à 32 VDC

Broche positive

Dimensions 3,1 x 4,8 x 1,2" / 79,5 x 123 x 29,5 mm

DECIMATOR DMON-4S Convertisseur 4 x SD/HD/3G-SDI vers HDMI avec fonction Quad Multi-Viewer

Alimentation électrique universelle

Câble HDMI

Câble USB
