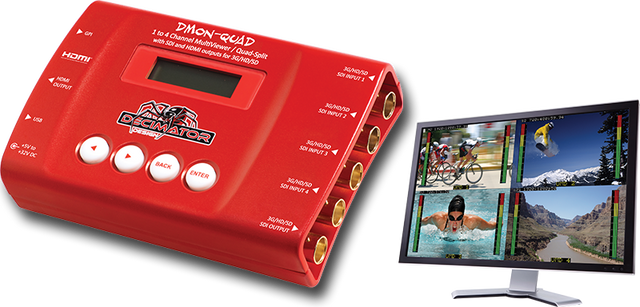

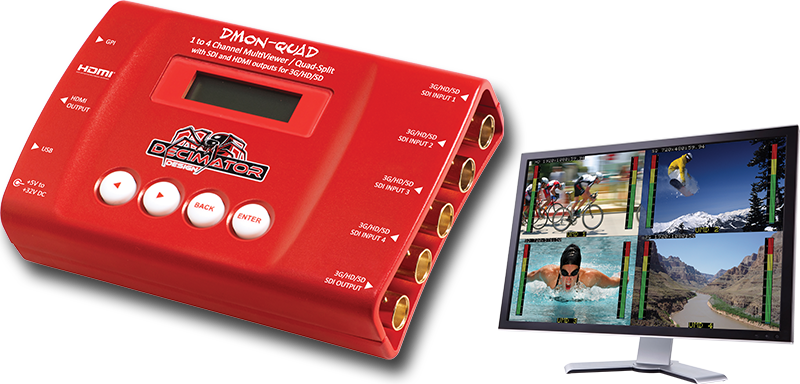

Decimator DMON-QUAD 4 x (3G/HD/SD)-SDI à HDMI Convertisseurs avec 1 à 4 MultiViewer, mises en page personnalisées et 8 canaux de mesure audio

Supporte le niveau 3G A et B sur les entrées et les sorties, permettant la conversion entre le niveau 3G A et B

Multi-viewer (3G/HD/SD)-SDI 1 à 4 à faible coût ou multiplexeur d'entrée 4 à 1

Mises en page personnalisées avec diverses mises en page standard

Incrustation UMD de 16 caractères par fenêtre avec activation individuelle, positionnement et taille personnalisés.

Incrustation de mesure audio à 8 canaux par fenêtre avec des options individuelles, un positionnement et une taille personnalisés.

Retournement horizontal et/ou vertical de l'image par fenêtre

Incrustation d'identification audio

Les indicateurs peuvent être appliqués aux boîtes de pointage (par défaut) ou aux bordures.

Les boîtes de pointage permettent jusqu'à 4 points de pointage par fenêtre.

Commutation rapide entre les entrées grâce à la mise à l'échelle plein écran.

Format de sortie sélectionnable en mode Plein écran et Multi-Viewer

Mise en mémoire tampon à faible latence pour chaque entrée, permettant des entrées non synchrones.

Sorties liées (3G/HD/SD)-SDI et HDMI

4 x entrées (3G/HD/SD)-SDI avec détection automatique (26 formats supportés au total)

Chaque fenêtre est indépendante des autres, ce qui permet d'afficher simultanément n'importe quel format 3G/HD/SD, quelle que soit la fréquence d'images.

Rapports d'aspect variables par fenêtre

En mode Pass-Through, l'entrée sélectionnée est transmise à la fois aux sorties (3G/HD/SD)-SDI et HDMI.

Le DMON-QUAD est un convertisseur véritablement portable, qui intègre notre système de commande à écran LCD et à boutons facile à utiliser. Cela vous permet d'accéder facilement à la plupart des fonctions étonnantes sans avoir à utiliser des LED/boutons de contrôle compliqués, des commutateurs DIP ou avoir à transporter un ordinateur pour modifier un simple paramètre.

Cette unité comprend également :

GPI sur connecteur RJ-45 pour les Tallies et la commutation à distance.

RS422/485 sur connecteur RJ-45 pour l'UMD dynamique et les indicateurs de niveau.

Port USB pour le contrôle et les mises à jour du firmware

Boîtier robuste en aluminium

Prise d'alimentation CC à verrouillage par filetage en métal

Alimentation électrique, câble HDMI et câble USB

ENTRÉE ET SORTIE SDI

FORMATS

3G : SMPTE 424M@2.97 et 2.967Gb/s

 - 1080p@60/59.94/50Hz

HD : SMPTE 292M/274M/296M@1.485 et 1.435Gb/s

 - 1080i@60/59.94/50Hz

 • 1080p/psf@30/29.97/25/24/23.98Hz

 • 720p@60/59.94/50/30/29.97/25/24/23.98Hz

SD : SMPTE 259M@270Mb/s

 - 625i50 (PAL)

 - 525i59.94 (NTSC)

LCD / BOUTON

OPTIONS DU MENU

- Type de sortie HDMI

- Sélection de la sortie

- Format de sortie multi-viewer

- Multi-Viewer Nombre de fenêtres

- Mise en page multi-vue

- Source audio multi-viewer

- Référence multi-viewer

- Le plein écran est mis à l'échelle

- Acheminement des entrées

- Mode GPI

- Mise en place

SORTIE HDMI

FORMATS

• 1080p@60/59.94/50/30/29.97/25/24/23.98Hz

- 1080i@60/59.94/50Hz

- 720P@60/59.94/50/30/29.97/25

- 625i50 (PAL)

- 525i59.94 (NTSC)

INPUTS - 4 x (3G/HD/SD)-SDI

- USB pour le contrôle et les mises à jour

- GPI sur RJ-45

POWER - +5V à +32V DC

- Broche centrale positive

SORTIES - 1 x (3G/HD/SD)-SDI

- HDMI Type A

DIMENSIONS 79,5mm x 123mm x 29,5mm (3,1" x 4,8" x 1,2")
