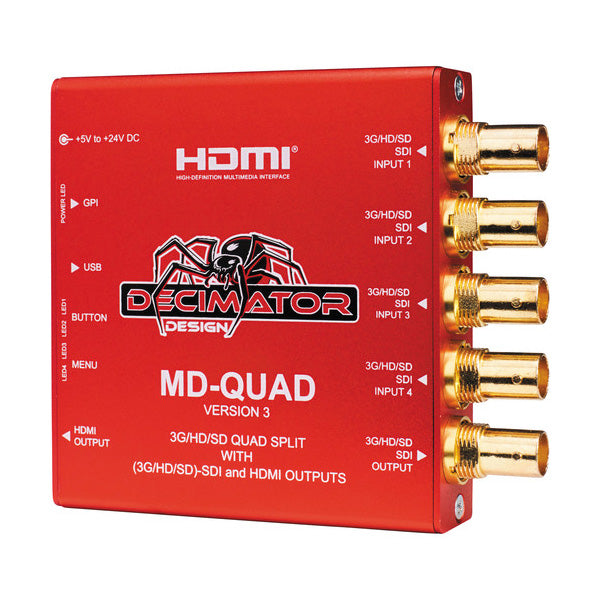

Decimator MD-QUAD V3 Multiviewer Quad Split 3G/HD/SD-SDI -Sortie HDMI

Le Decimator MD-QUAD est le tout dernier né de la gamme de convertisseurs compacts de qualité de Decimator Design. La 3ème version du Decimator MD-QUAD 3G / HD / SD-SDI Multi-Viewer Quad Split avec sorties SD / HD / 3G-SDI et HDMI ajoute un générateur de modèle de test, un générateur de tonalité audio, un passage de canal audio et à l’écran affichage sur un moniteur connecté en option. L’appareil vous fournit ainsi un séparateur quadruple ou multiplexer SD / HD / 3G-SDI. Il comprend quatre entrées SDI à détection automatique et des sorties vers une sortie SDI et une sortie HDMI.

Caractéristiques techniques du convertisseur Decimator DD-MD-QUAD :

Convertisseur miniature 3G/HD/SD-SDI découpage 4 en 1 ou Down Converter avec multiplexage 4 en 1 en entrée.

Format de sortie au choix en mode Quad-split.

Mémoire tampon à très faible latence pour chaque entrée permet la gestion d’entrées non synchronisées.

Sorties 3G/HD/SD-SDI et HDMI liées.

4 entrées 3G/HD/SD-SDI avec détection automatique du signal/format (26 formats différents supportés au total).

Chaque quadrant est indépendant des autres, autorisant ainsi l’affichage simultané de chaque format 3G/HD/SD dans n’importe quelle fréquence d’images.

Rapports d’image variables par quadrant.

Les 4 entrées peuvent être affichées simultanément sur une seule sortie.

Mode transparence permettant la sélection de n’importe laquelle des 4 entrées pour la sortie.

En mode transparence, l’entrée sélectionnée est transmise en même temps sur les sorties 3G/HD/SD-SDI et HDMI.

Un grand choix de fonctions configurables accessible au moyen d’un encodeur rotatif pour la sélection de menus. Les LEDs et un bouton pressoir peuvent alors êtres utilisés pour afficher le statut et pour contrôler le produit.

Port USB pour contrôle et mises à jour.

GPI sur prise RJ45 pour commutation à distance.

Connecteur d’alimentation à verrouillage.

Support de fixation inclus.

Les mises à jour de la version précédente du Decimator DD-MD-QUAD incluent:

En mode Quad-Split, les 8 premiers canaux audio de n’importe quelle entrée peuvent maintenant être transmis vers la sortie HDMI et SDI

Fenêtre contextuelle d’identification audio à l’écran lors de la sélection de la source audio en mode Quad-Split

L’affichage à l’écran lorsque vous utilisez l’encodeur rotatif vous permet de régler les paramètres de l’appareil nécessitant un PC

Générateur professionnel de modèles de test 3G / HD / SD comprenant 54 modèles de test, y compris des plaques de zone Luma et Chroma

Générateur de tonalité audio

Supporte les niveaux 3G A et B en entrée et en sortie. Permet la conversion entre le niveau 3G A et B.

Générateur de mires 3G/HD/SD professionnel :

26 formats de sortie sélectionnables

54 mires de test incluant des plaques de zone Luma et Chroma

Générateur de tonalité audio

Retournement horizontal et/ou vertical de l'image par fenêtre

Multi-viewer miniature (3G/HD/SD)-SDI de 1 à 4 canaux ou multiplexeur d'entrée 4 à 1 à faible coût.

Mises en page personnalisées avec diverses mises en page standard

Incrustation UMD de 16 caractères par fenêtre avec activation individuelle, positionnement et taille personnalisés.

Incrustation de mesure audio à 8 canaux par fenêtre avec des options individuelles, un positionnement et une taille personnalisés.

Les indicateurs peuvent être appliqués aux boîtes de pointage (par défaut) ou aux bordures.

Les boîtes de pointage permettent jusqu'à 4 points par fenêtre (vert, rouge, bleu et jaune).

Chargement et restauration des mises en page personnalisées

Commutation rapide entre les entrées grâce à la mise à l'échelle plein écran.

Format de sortie sélectionnable en mode plein écran et multi-viewer.

Mise en mémoire tampon à faible latence pour chaque entrée, permettant des entrées non synchrones.

Sorties liées (3G/HD/SD)-SDI et HDMI

4 x entrées (3G/HD/SD)-SDI avec détection automatique (26 formats supportés au total)

Chaque fenêtre est indépendante des autres, ce qui permet d'afficher simultanément n'importe quel format 3G/HD/SD, quelle que soit la fréquence d'images.

Rapports d'aspect variables par fenêtre

Mode Pass-Through permettant de sélectionner l'une des 4 entrées et de l'acheminer vers les sorties (3G/HD/SD)-SDI et HDMI.

Une sélection étendue de fonctions contrôlables par l'utilisateur via un encodeur rotatif facile à utiliser pour la sélection des menus. Des LED et un bouton poussoir peuvent ensuite être utilisés pour le statut et le contrôle.

Port USB pour le contrôle et les mises à jour

Prise d'alimentation CC verrouillable

5 GPI sur un connecteur standard RJ-45 pour les Tallies et la commutation à distance

RS422/485 est également inclus sur le même connecteur RJ-45 pour l'UMD dynamique et les Tallies via le protocole TSL.

Les éléments suivants sont inclus avec l'unité :

Alimentation électrique, câble HDMI, câble USB et support de montage.
